8字盲板 Spectacle blind

8字盲板因外形像個8字而得名，英文名稱為Spectacle blind。用于隔離或者連接管道系統。8字盲板是一塊被分割成兩塊圓盤的具有固定厚度的鋼板。兩塊圓盤通過扁鋼連接，其中一塊是實心圓盤，另一塊是空心圓環，其內孔徑與法蘭一致。

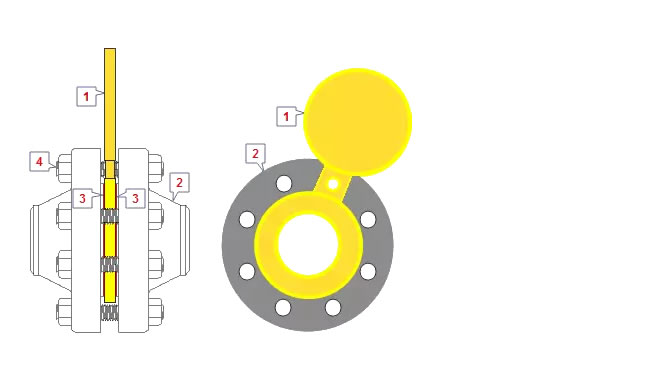

1. 8字盲板 2. 法蘭 3. 墊片 4. 螺柱

8字盲板在管道系統中通常需要與其他設施或裝置隔離。通常，8字盲板位于開的位置，以便流體通過管道。當8字盲板在關的位置上時，管道被關閉，流體被阻斷。

管道系統的維護是8字盲板旋轉至關閉位置的一個原因。8字盲板連接腹板中有一個鉆孔，松開并拆解部分螺栓，8字盲板可以在法蘭間轉動，更換墊片后，螺栓可以重新裝配和緊固。

漿型盲板和漿型墊片

漿型盲板Spade

漿型盲板和漿型墊片基本與8字盲板類似，區別在于二者并不相連。

漿型盲板和漿型墊片用于并不需要經常維護的管道系統，或者用于大口徑管道。根據管道口徑和管道壓力等級，漿型盲板可能會有幾百磅的重量。為了減輕不必要的管道載荷，通常不選擇8字盲板，而選擇兩個單獨的部件，即漿型盲板和漿型墊片。

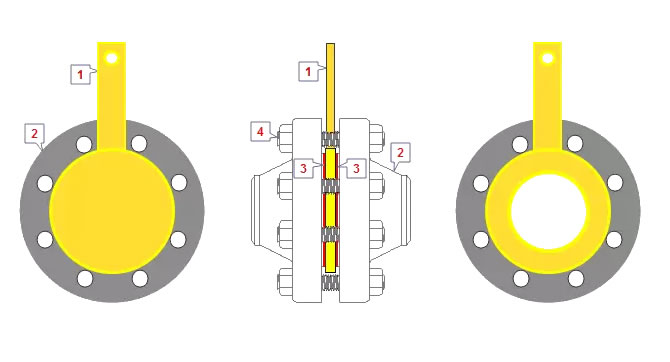

典型的漿型盲板和典型的漿型墊片

1. 漿型盲板 2. 法蘭 3. 墊片 4. 螺柱

漿型墊片Spacer

正如上面關于漿型盲板的敘述，管道維護時，漿型盲板和漿型墊片替換使用。松開所有螺栓，臨時拆掉部分螺栓，漿型盲板和漿型墊片可以實現替換。更換墊片后，螺栓可以重新組裝和緊固。

當漿型盲板或漿型墊片在法蘭之間安裝使用時，我們無法看到它是漿型盲板還是漿型墊片。因而通常在手柄上做出特殊的標識，或者有分別的設計?？蛻?hù)通常提供他們自己的技術參數。

ASME B16.48涵蓋了從1/2“到24”管線盲板的壓力溫度額定值、材料、尺寸、公差、標識和測試。這些管線盲板與ASME B16.5的法蘭配套使用。8字盲板、漿型盲板和漿型墊片由鋼板或者鍛件制造，由ASME B31.3許可使用，通常與配套的法蘭和管道材料具有相同的理化性能。
